Українська зенітна оборона застосовує різноманітні комплекси для охорони від ворожих авіаційних об’єктів РФ. Засоби ППО класифікуються за радіусом дії та видом, у тому числі ЗРК “Бук”, NASAMS, Patriot, а також мобільні групи вогневого ураження та авіація.
Зенітна оборона (ППО) – один з головних компонентів охорони повітряного простору України від повітряних об’єктів Росії, таких як безпілотники-камікадзе, крилаті та балістичні ракети. Різні види комплексів ППО мають різне функціональне призначення, зокрема деякі ефективні проти дронів і літаків, інші – проти крилатих і балістичних ракет. УНН розповідає, які є типи ППО, їх функції, і які їх можливості враження цілей.
Що таке ППО?
ППО – це протиповітряна оборона, часто до цих трьох літер додають ще слово “система” і не просто так, оскільки ППО це саме система зенітної оборони, яка містить безліч інструментів виявлення та ліквідації, пов’язаних між собою.
Комплекс або система ППО являє собою радіолокаційну станцію, яка виявляє повітряні цілі, системи управління вогнем, звідки відбувається стрільба, і власне пускову установку. Тобто, одна система ППО може складатися з декількох одиниць техніки.
Кожен окремий елемент не вирішує завдання захисту, тільки в складі комплексу можливо виявити і знищити повітряну ціль. Станція РЛС ідентифікує ворожий об’єкт в небі, після того, як ракету або літак противника виявлено, його траєкторія відстежується, щоб визначити напрямок, висоту і швидкість. Ці дані потрібні для того, щоб сформувати цілевказівку, тобто визначити курс польоту своєї зенітної ракети або обрати поправку для зенітної гармати.
Існує два головні принципи наведення:
- командне наведення – коли вказівки ракеті, куди рухатися, передаються із землі;
- самонаведення – коли ракета самостійно захоплює ціль і управляє своїм польотом.
Види ППО за дальністю дії та типом
Системи ППО поділяють за радіусом дії, видом, функціональним призначенням. Наприклад, за дальністю ураження авіаційних цілей засоби зенітної оборони поділяються на:
- понад 100 км – далекої дії;
- до 100 км – середньої дальності;
- до 30 км – малої дальності;
- до 10 км – ближньої дії.
Зокрема, до засобів ураження на ближній і малій дальності можна віднести ЗРК “Стріла-10”, ЗРК “Оса”, 2С6 “Тунгуска”, ЗСУ-23-4, німецькі Gepard, Skyranger, Skynex, британські Stormer HVM, американські AN/TWQ-1 Avenger.
Наприклад, ЗСУ-23-4 “Шилка”, яка застосовується в основному для знищення повітряних об’єктів, що летять зі швидкістю до 450 м/с, на відстанях до 2500 м і висотах до 1500 м, а також наземних (надводних) цілей на відстані до 2000 м з місця, з короткої зупинки і в русі, має чотири 23-мм зенітні гармати, а тому відноситься до зенітних самохідних установок.

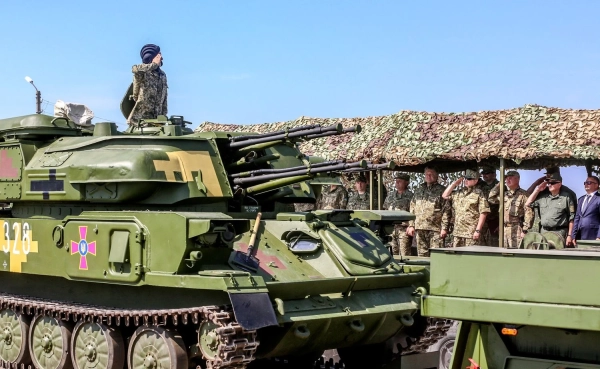

ЗСУ-23-2 “Шилка” на озброєнні ЗСУ
У той же час, наприклад, 2С6 “Тунгуска”, яка також призначена для ураження авіаційних цілей, що летять на малій відстані, вже відноситься за типом ураження до зенітно-гарматних ракетних комплексів, оскільки має на своєму озброєнні дві 30мм автоматичні гармати і 8 керованих ракет, здатних знищувати ворожі об’єкти в повітрі.

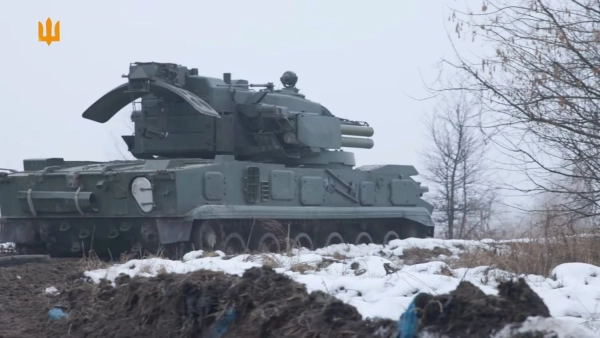

ЗГРК 2С6 “Тунгуска”
Ще до систем ППО можна віднести переносні зенітно-ракетні комплекси, що може переноситись і застосовуватись одним або кількома військовослужбовцями. Такі комплекси призначені для ураження гелікоптерів і літаків противника, що летять низько, а також БПЛА і крилатих ракет.
Наприклад, у листопаді 2024 року солдат Наталія Грабарчук, яка в цивільному житті була вихователем в дитячому садку, ліквідувала крилату ракету з ПЗРК “Ігла” під час масованої атаки рф.
Призначення систем середньої дальності охорона важливих об’єктів і угруповань військ, перехоплення літаків, крилатих ракет. Зокрема, на озброєнні України перебувають такі системи, як 9К37 “Бук”, 9К330 “Тор”, NASAMS, IRIS-T SLM, SAMP/T. Такі системи в основному застосовують зенітні керовані ракети з радіолокаційним, інфрачервоним, або комбінованим наведенням.
Наприклад, “Бук” має гусеничну базу і призначені для боротьби з маневровими аеродинамічними цілями (крилаті ракети, керовані бомби, літаки, гелікоптери, БПЛА, тощо) на малих і середніх висотах, в умовах інтенсивної радіопротидії.

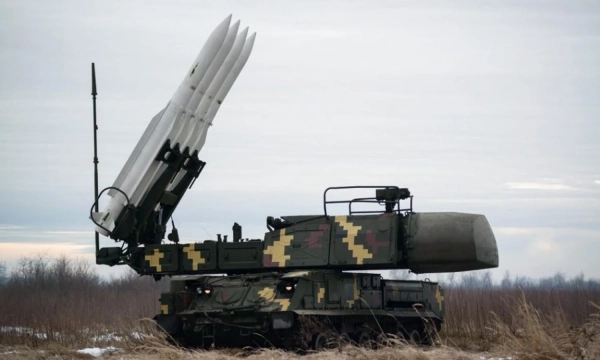

Пускова установка ЗРК “Бук-М1” на озброєнні ЗСУ
Зауважимо, що в 2023 році деякі системи “Бук” переобладнали під застосування американських ракет RIM-7 Sea Sparrow – керована корабельна зенітна ракета малої дальності з напівактивною радіолокаційною головкою самонаведення, розроблена на початку 1960-х на базі ракети класу “повітря – повітря” AIM-7 Sparrow, прийнята на озброєння 1976-го. Це рішення суттєво вплинуло на систему ППО України, оскільки виробництво зенітних ракет для комплексів ППО “Бук-М1” та “С-300” є тільки в Росії.

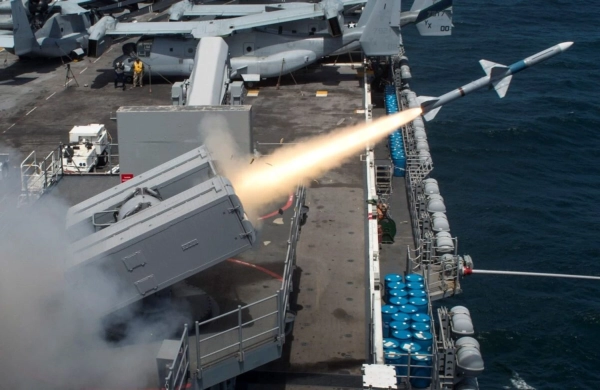

Пуск Sea Sparrow з військового корабля
ЗРК “Тор” також має гусеничну базу і призначений для прикриття важливих адміністративних, економічних і військових об’єктів, перших ешелонів сухопутних військ від ударів протирадіолокаційних і крилатих ракет, дистанційно пілотованих літальних апаратів, керованих авіабомб, літаків і вертольотів, в тому числі і виконаних за технологією “стелс”. Може працювати як в ручному, за участю операторів, так і повністю автоматичному режимі. При цьому система “Тор” сама контролює окреслений повітряний простір і самостійно збиває всі повітряні цілі, що не упізнані системою “свій-чужий”.
“Тракторні війська” “вкрали” російський ЗРК “Тор” на початку повномасштабного вторгнення
Система NASAMS – це зенітний ракетний комплекс середньої дальності, розробки норвезької компанії Kongsberg і американської Raytheon. Його абревіатура розшифровується як Norwegian Advanced Surface to Air Missile System, тобто “Норвезька вдосконалена ракетна система “земля-повітря”. Цей ЗРК призначений для ураження повітряних цілей на малих і середніх висотах за будь-яких погодних умов.
Основним засобом ураження ЗРК NASAMS є авіаційна ракета класу “повітря-повітря” AIM-120 AMRAAM з активною радіолокаційною головкою самонаведення виробництва американської компанії Raytheon.
ЗРК NASAMS
Захоплення цілі радіолокаційною головкою самонаведення ракети відбувається вже в повітрі на дистанції до 20 км від цілі, після чого починається її активне самонаведення. Ракета AMRAAM оснащена уламково-фугасною бойовою частиною спрямованої дії.
Для збільшення живучості комплексу передбачається розосередження пускових установок від пункту управління і РЛС на відстань декількох кілометрів. При цьому зв’язок з установками може бути організований кабельною, волоконно-оптичною або цифровою лінією зв’язку.

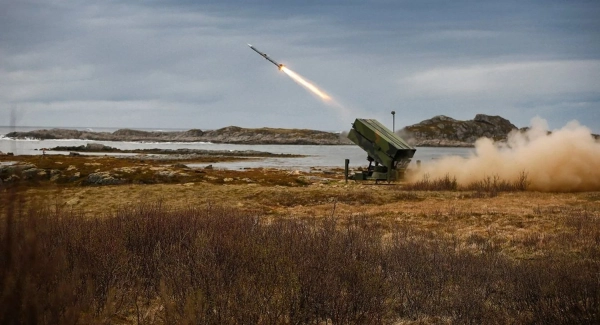

Робота ЗРК NASAMS
Системи ППО IRIS-T та SAMP/T мають колісну базу і призначені для зенітного захисту механізованих підрозділів, а також протиповітряного прикриття важливих стаціонарних об’єктів від масованої атаки широкого класу авіаційних цілей, що включають літаки, крилаті та балістичні ракети.
Зокрема, Україна застосовує два типи систем комплексів IRIS-T:
- IRIS-T SLS – малий радіус дії, дальність до 12 км, висота до 8 км;
- IRIS-T SLМ – середній радіус дії, дальність до 40 км, висота до 20 км.
Ракети IRIS-T характеризуються високою маневреністю і здатні вражати цілі як на зустрічних курсах, так і під час переслідування.

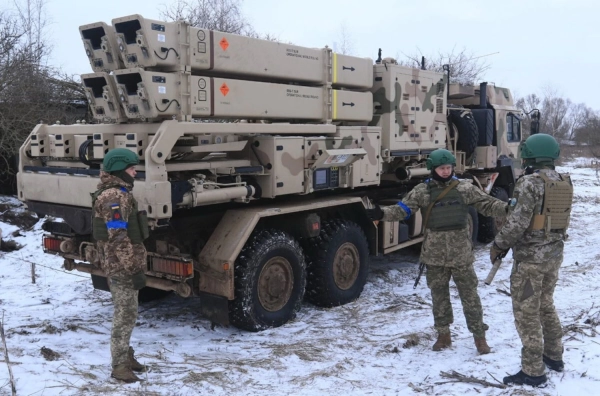

Пускова установка комплексу IRIS-T SLM в Україні
Aster 30 SAMP/T – це французько-італійська система зенітної оборони наземного базування, яка була створена для протидії високошвидкісним загрозам, таким як тактичні балістичні ракети, а також крилатим ракетам, літакам і БПЛА.

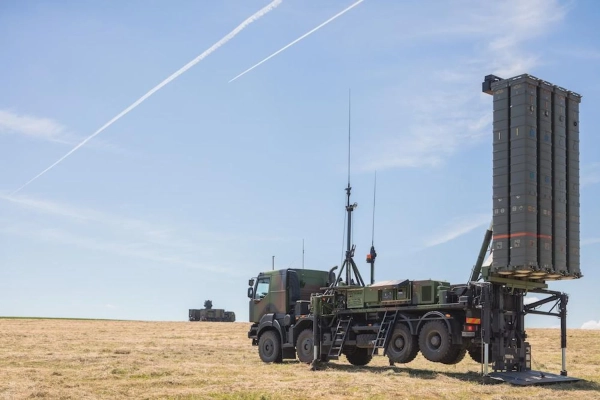

Пускова установка зенітного ракетного комплексу SAMP/T збройних сил Італії
Зауважимо, раніше начальник управління комунікацій командування Повітряних сил Юрій Ігнат повідомляв, що з цього комплексу було збито російський літак.
SAMP/T збивав Сушку. Але й інші цілі. Є підтверджений літак
– сказав Ігнат.
Системи дальнього радіусу дії призначені для протиракетної оборони державного рівня, знищення балістичних і аеродинамічних цілей. Україна має на своєму озброєнні системи С-300 та Patriot.
С-300 призначена для охорони важливих військових об’єктів, угруповань військ і адміністративно-промислових центрів від ударів всіх типів літаків і вертольотів, крилатих ракет, інших аеродинамічних засобів повітряного нападу, аеробалістичних і балістичних ракет оперативно-тактичного призначення.

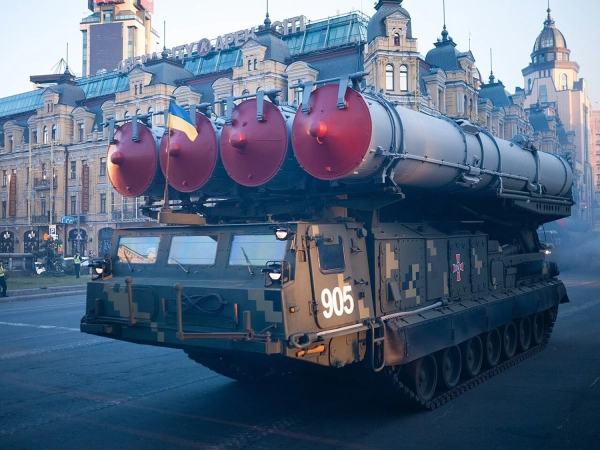

Система С-300В на параді до Дня незалежності України
Patriot – зенітний ракетний комплекс виробництва США. Це одна з найбільш передових систем ППО в світі. Призначений для знищення літаків, крилатих і балістичних ракет. Patriot здатний збивати високошвидкісні і складні цілі, забезпечуючи багатошаровий захист для стратегічних об’єктів і великих міст.
Комплекс знищує різні аеродинамічні та балістичні цілі, включно з гіперзвуковими. Ракети Patriot уражають гіперзвукові ракети “Циркон” і “Кинджал”, які розвивають швидкості до 11 000 і до 16 000 км/год відповідно.
Ракети комплексу Patriot (особливо версія PAC-3 MSE) мають високу точність, уражають цілі прямим наведенням, що важливо для захисту від балістичних ракет. Одна батарея Patriot одночасно виявляє до 100 цілей, супроводжує до 8 цілей.

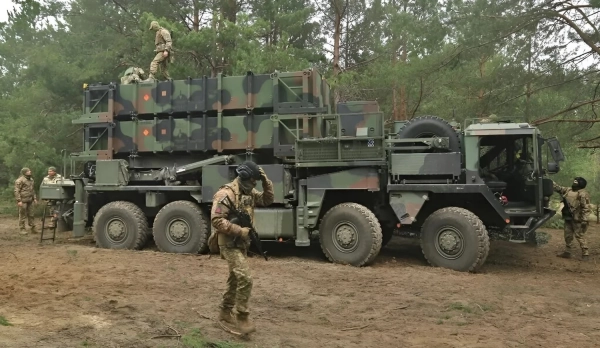

ЗРК Patriot PAC-2 Повітряних сил ЗС України
Авіацію, хоч і не можна віднести до класичних систем ППО, проте у завданнях зі знищення російських повітряних цілей вона відіграє дедалі важливішу роль. Зокрема, у серпні 2024 року українські військові з гелікоптера Мі-8 армійської авіації збили російський ударний безпілотник Shahed-136.
Також у грудні 2024 року, під час масованої атаки рф, український пілот американського винищувача F-16 знищив шість крилатих ракет, дві з них – авіаційною гарматою.
У березні 2025 року винищувач Mirage-2000 збив крилату ракету Х-101 в українському небі під час російської атаки.
Окрім того, Україна вдало використовує мобільні вогневі групи для збиття ворожих дронів, адже це набагато дешевше, ніж використовувати зенітні ракети для збиття російських крилатих та балістичних ракет.

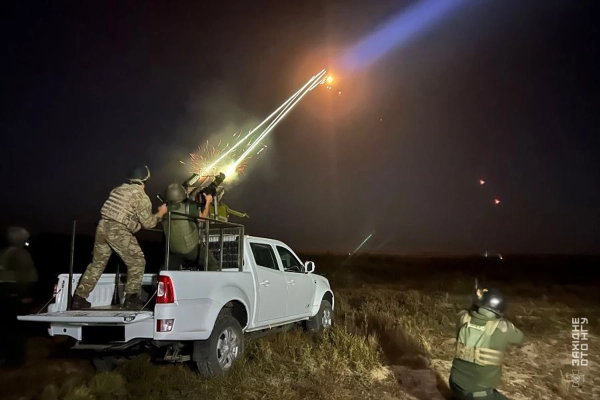

Робота мобільних вогневих груп – на фото можна побачити спарені кулемети “Максима”, який розробили ще у 1883 році.
